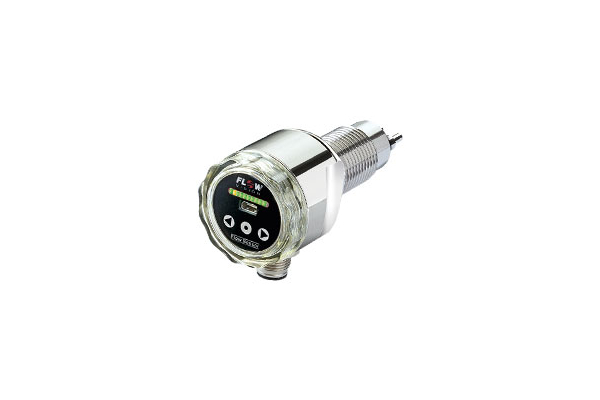

Durchflussmesser FC50-CA

Versorgungsspannung

DC 24 V

Strömungsschaltpunkt

Minimum-Schaltpunkt

Pulsausgang

Analogausgänge

Funktionsbereich

0 m/s ... 25 m/s

0 m/s ... 100 m/s

Prozessanschluss

Kennlinie

Mediumart

Luft, gasförmige Medien

Werkstoff des medienberührten Bereiches

Edelstahl 1.4571

Elektrischer Anschluss

M12x1, 4-polig

Prüfungen

ohne Prüfzeugnis

Um dieses Produkt zu bestellen, melden Sie sich bitte hier an.

Produktnummer: F18067

Hersteller-Nr.: FC50-CA-U1MINC11-FB1PC1A-11M1E12-T0

Hersteller: FlowVision GmbH

Produktinformationen "Durchflussmesser FC50-CA"

kompakter kalorimetrischer Durchflussmesser für Luft, Druckluft, Stickstoff N₂ und Sauerstoff O₂
verschleißfreies Kompaktgerät aus Edelstahl 1.4571 (Standardmaterial)
4 ... 20 mA Analogausgang (4 mA = 0 m/s, 20 mA = Funktionsbereichsendwert)
Schaltausgang: Strömungsschaltpunkt unabhängig von der vorliegenden Strömung in 10 vordefinierten Schritten oder alternativ stufenlos einstellbar
Pulsausgang: Zuordnung Menge pro Puls einstellbar
10-fach LED Balken (rot, grün, orange) zur Anzeige des aktuell gemessenen Durchflusses und des Schaltpunktes bzw. der Pulsausgangs-Konfiguration
Mediumstemperatur -25 ... +100 °C (Schraub- und Einsteckvariante) bzw. -25 ... +130 °C (Einschiebevariante)
Schaltausgang/Pulsausgang mit High-Side Power FET
geschützt gegen Kurzschluss und Überlast
elektrischer Anschluss über 4-poligen Einbausteckverbinder M12

Technische Informationen "Durchflussmesser FC50-CA"

zur Herstellerseite

Kabel

Dose und Kabel DO+KA TYP 25

Verbindungskabel M12x1 für Durchflussmesser FC50, FC50-CA zum Anschluss von Versorgungsspannung, Analogausgang und Schaltausgangmit Steckverbinder nach IEC 60947-5-2, 4-polig M12x1 und Kabel mit halogenfreier PUR-Isolation 4x0,34 mm2Schutzart IP67 (nur im verschraubten Zustand mit dem dazugehörigen Stecker)

Um dieses Produkt zu bestellen, melden Sie sich bitte hier an.

Details

Zubehör für Einsteckvariante

Blindstopfen für Sensoradapter TP / Kugelhahn BV

zum Verschließen von Sensoradapter TP / Kugelhahn BVMessstellen sind dadurch auch für temporäre Messungen geeignet – sie können nach einem Messzyklus durch einen Blindstopfen verschlossen werdenmit O-Ring

Um dieses Produkt zu bestellen, melden Sie sich bitte hier an.

Details

Kugelhahn BV

lagegenaue Sensorpositionierungeinfacher Sensortauscheinfaches Stillsetzen der MessstelleKugelhahn dient gleichzeitig als Absperrventil/beidseitig dichtendMaterial (Kugeldichtung): DelrinNenndruck: PN 25 bar

Um dieses Produkt zu bestellen, melden Sie sich bitte hier an.

Details

Sensoradapter TP

lagegenaue Sensorpositionierungeinfacher Sensortauscheinfaches Stillsetzen der MessstelleSensoradapter in Einschraub- und Schweißtechnik

Um dieses Produkt zu bestellen, melden Sie sich bitte hier an.

Details

Zubehör für Einschiebevariante

Hygieneflansch HEF

für Einschiebesensoren einsetzbar

Um dieses Produkt zu bestellen, melden Sie sich bitte hier an.

Details

Klemmringverschraubung EEF

für Einschiebesensoren einsetzbar

Um dieses Produkt zu bestellen, melden Sie sich bitte hier an.

Details

Kugelhahn für Einbau unter Druck BV-PI

Kugelhahn zum Einbringen von Einschiebesensoren unter Druck

Um dieses Produkt zu bestellen, melden Sie sich bitte hier an.

Details

Lüftungskanal-Flansch VDEF

für Einschiebesensoren einsetzbar

Um dieses Produkt zu bestellen, melden Sie sich bitte hier an.

Details

Schwerlastflansch HDEF

für Einschiebesensoren einsetzbar

Um dieses Produkt zu bestellen, melden Sie sich bitte hier an.

Details

Sicherungsset 01

Sicherungsset für Einschiebesensorenbestehend aus Kette 4 x 32 DIN 5685 (ca. 1 m), Schraubglied NG 5, Schelle DN15 nach DIN 11850

Um dieses Produkt zu bestellen, melden Sie sich bitte hier an.

Details

Version für ATEX-Zone 1, 2, 21 und 22

ATEX-Durchflussmesser FC50-dbEX-CA

kompakter kalorimetrischer Durchflussmesser für Luft, Druckluft, Stickstoff N2 und Sauerstoff O2verschleißfreies Kompaktgerät aus Edelstahl 1.4571 (Standardmaterial)einsetzbar in ATEX-Zone 1, 2, 21 und 224 ... 20 mA Analogausgang (4 mA = 0 m/s, 20 mA = Funktionsbereichsendwert)Schaltausgang: Strömungsschaltpunkt unabhängig von der vorliegenden Strömung in 10 vordefinierten Schritten oder alternativ stufenlos einstellbarPulsausgang: Zuordnung Menge pro Puls einstellbar10-fach LED-Balken (rot, grün, orange) zur Anzeige des aktuell gemessenen Durchflusses und des Schaltpunktes bzw. der Pulsausgangs-KonfigurationMediumstemperatur -20 ... +90 °CSchaltausgang/Pulsausgang mit High-Side Power FETgeschützt gegen Kurzschluss und Überlastelektrischer Anschluss über 4-poliges PVC-Kabel (4x0,34 mm2, Leiterwiderstand 56 Ω/km)

Um dieses Produkt zu bestellen, melden Sie sich bitte hier an.

Details

Version für ATEX-Zone 2, 21 und 22

ATEX-Durchflussmesser FC50-EX-CA

kompakter kalorimetrischer Durchflussmesser für Luft, Druckluft, Stickstoff N2 und Sauerstoff O2verschleißfreies Kompaktgerät aus Edelstahl 1.4571 (Standardmaterial)einsetzbar in ATEX-Zone 2, 21 und 224 ... 20 mA Analogausgang (4 mA = 0 m/s, 20 mA = Funktionsbereichsendwert)Schaltausgang: Strömungsschaltpunkt unabhängig von der vorliegenden Strömung in 10 vordefinierten Schritten oder alternativ stufenlos einstellbarPulsausgang: Zuordnung Menge pro Puls einstellbar10-fach LED-Balken (rot, grün, orange) zur Anzeige des aktuell gemessenen Durchflusses und des Schaltpunktes bzw. der Pulsausgangs-KonfigurationMediumstemperatur -10 ... +90 °CSchaltausgang/Pulsausgang mit High-Side Power FETgeschützt gegen Kurzschluss und Überlastelektrischer Anschluss über 4-poliges PVC-Kabel (4x0,34 mm2, Leiterwiderstand 56 Ω/km)
